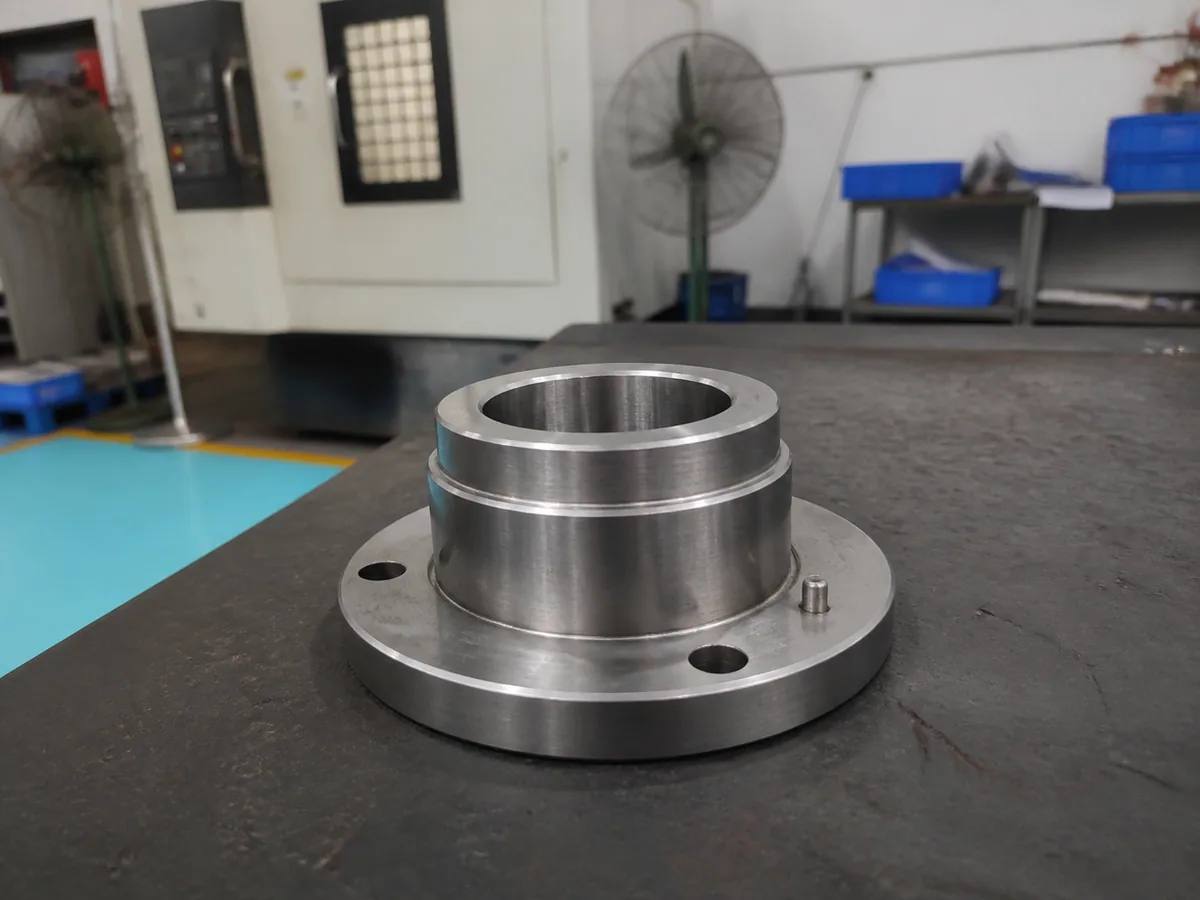

Chi phí gia công CNC có dung sai chặt chẽ tăng lên khi có yêu cầu bổ sung công việc chế tạo, ổn định, đo lường hoặc chấp nhận bộ phận. Phí bảo hiểm không được xác định chỉ bằng số chữ số thập phân. Giới hạn chặt chẽ đối với một tính năng được hỗ trợ, có thể truy cập có thể dễ kiểm soát hơn giới hạn rộng hơn trên một bức tường linh hoạt hoặc một số thiết lập. Người mua nên hỏi hoạt động nào thay đổi do yêu cầu và cần có bằng chứng gì để chấp nhận nó. Bài viết này giải thích các cơ chế chi phí và cách thực tế để xem xét chúng mà không làm suy yếu các giao diện tạo nên chức năng lắp ráp công nghiệp.
Điều gì thúc đẩy chi phí gia công CNC có dung sai chặt chẽ?
Dải chấp nhận chặt chẽ hơn có thể làm giảm sự biến đổi của quy trình mà vẫn có thể chấp nhận được. Để đáp ứng nó có thể yêu cầu kiểm soát công việc, đường hoàn thiện, quản lý dụng cụ, kiểm soát nhiệt độ và đo lường nhiều hơn. Vấn đề nào trong số này phụ thuộc vào tính năng và điều kiện cuối cùng của nó.
Bắt đầu bằng cách xác định những gì dung sai kiểm soát. Kích thước, vị trí, hình thức và hướng là những yêu cầu khác nhau. Một lỗ khoan có thể có đường kính chấp nhận được trong khi vị trí của nó so với các lỗ lắp đặt không đúng. Một mặt phẳng có thể được chấp nhận riêng lẻ trong khi hướng của nó sang một mặt khác thì không. Việc kết hợp những vấn đề đó thành một yêu cầu chung về độ chính xác sẽ ẩn đi yếu tố điều khiển chi phí thực tế.
các Hướng dẫn dung sai gia công CNC giải thích khung kỹ thuật. Để xem xét báo giá, hãy kết nối từng chú thích có yêu cầu cao với kết quả sản xuất hoặc kiểm tra cụ thể. Hỏi xem thách thức là khả năng tiếp cận, hỗ trợ, chuyển dữ liệu, hoàn thiện, độ ổn định hay độ không đảm bảo đo. Câu trả lời đó hữu ích hơn một khoản phụ phí chung cho một cấp dung sai.
Tách biệt độ khó của tính năng khỏi giá trị dung sai
Hình học có thể làm cho một yêu cầu trông bình thường trở nên đắt đỏ. Lỗ khoan được hỗ trợ ngắn, lỗ khoan hẹp sâu và lỗ khoan trên tường linh hoạt có thể có cùng giới hạn danh nghĩa nhưng cần các công cụ và chiến lược khác nhau. Việc tiếp cận vật liệu và vật cố định xung quanh ảnh hưởng đến những gì xảy ra trong quá trình cắt và sau khi nhả.

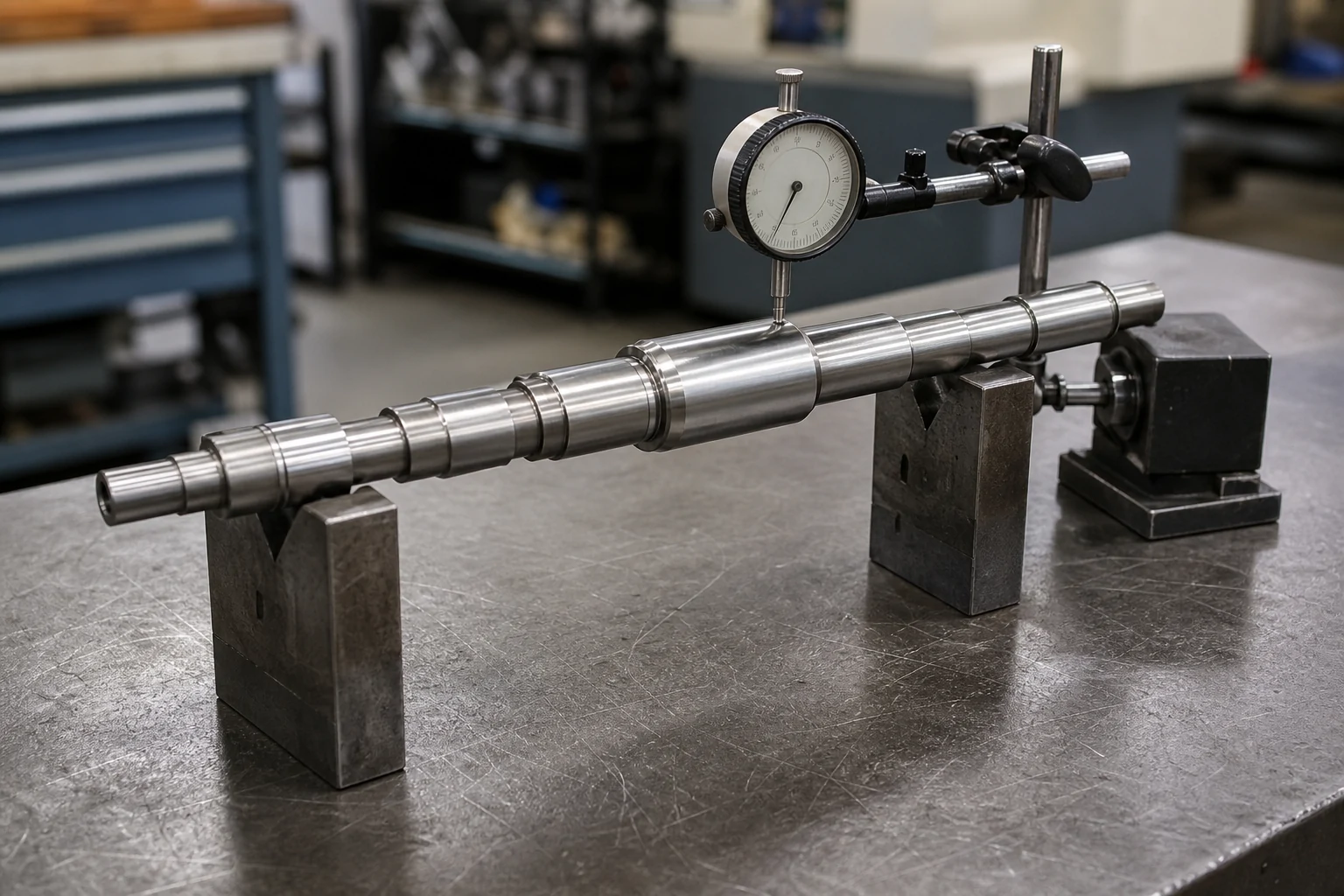

Tương tự như vậy, trục dài đưa ra các câu hỏi về hỗ trợ và căn chỉnh khác nhau so với trục ngắn. Một tấm mỏng có thể di chuyển khi bỏ lực kẹp. Túi sâu có thể buộc dụng cụ phải tiếp cận lâu hơn và khiến việc thoát phoi trở nên khó khăn hơn. Dung sai không tạo ra những điều kiện đó, nhưng phạm vi chấp nhận chặt chẽ có thể khiến chúng khó đáp ứng hơn.
Hỏi tính năng nào đang thiết lập ranh giới quy trình. Nếu nhà cung cấp xác định được một góc không thể tiếp cận hoặc bức tường không được hỗ trợ, cuộc thảo luận về thiết kế có mục tiêu có thể hữu ích. Nếu vấn đề là mối quan hệ giữa hai giao diện chức năng, việc nới lỏng một chiều bên ngoài không liên quan có thể tiết kiệm được rất ít. Việc xem xét chi phí nên đi theo lộ trình thực tế thay vì sự nổi bật về mặt hình ảnh của chú thích bản vẽ.
Tìm kiếm các hoạt động bổ sung trong tuyến đường được trích dẫn
Phí bảo hiểm thường xuất hiện dưới dạng công việc chuẩn bị thêm hoặc hoàn thiện. Nhà cung cấp có thể để nguyên vật liệu để xử lý sau, sử dụng công cụ khác, kiểm soát trình tự loại bỏ vật liệu hoặc thêm bước xác minh. Những hành động đó tiêu tốn thời gian ngay cả khi phần hoàn thiện trông không thay đổi.
| Yêu cầu hoặc điều kiện | Có thể làm thêm công việc | Câu hỏi hữu ích của người mua |
|---|---|---|
| Đóng kích thước lỗ khoan | Kiểm soát hoàn thiện và kiểm tra chuyên dụng | Hoạt động nào thiết lập kích thước cuối cùng? |
| Mối quan hệ qua nhiều mặt | Kiểm soát chuyển dữ liệu hoặc cách làm việc khác nhau | Các tính năng quan trọng có thể chia sẻ một thiết lập vị trí không? |
| Hình học linh hoạt | Hỗ trợ gia công và kiểm tra trạng thái tự do | Sự chấp nhận được xác định trong điều kiện hạn chế nào? |
| Giao diện hoàn thiện nhạy cảm | Che giấu, trợ cấp và đo lường sau quá trình | Giới hạn được yêu cầu trước hay sau khi điều trị? |
| Bằng chứng đo lường chi tiết | Lập trình kiểm tra, cố định và báo cáo | Những đặc điểm và số lượng nào cần hồ sơ? |
Đây là những khả năng, không phải là lộ trình bắt buộc cho mọi phần. Nhà cung cấp có thể đáp ứng yêu cầu bằng một phương pháp đã được chứng minh đơn giản hơn. Việc so sánh nên kiểm tra phương pháp được đề xuất và bằng chứng của nó thay vì quy định một quy trình tốn kém chỉ vì nó có vẻ chính xác hơn.
Mối quan hệ dữ liệu có thể có giá cao hơn kích thước cá nhân
Việc duy trì mối quan hệ giữa các đối tượng địa lý có thể yêu cầu vị trí cẩn thận trong các hoạt động. Mỗi bước kẹp lại tạo ra một cơ hội mới để phôi có vị trí khác nhau. Một tuyến đường kiểm soát mọi đường kính một cách độc lập vẫn có thể gặp khó khăn trong việc thiết lập mối quan hệ cần thiết của chúng với các mặt lắp hoặc chốt định vị.

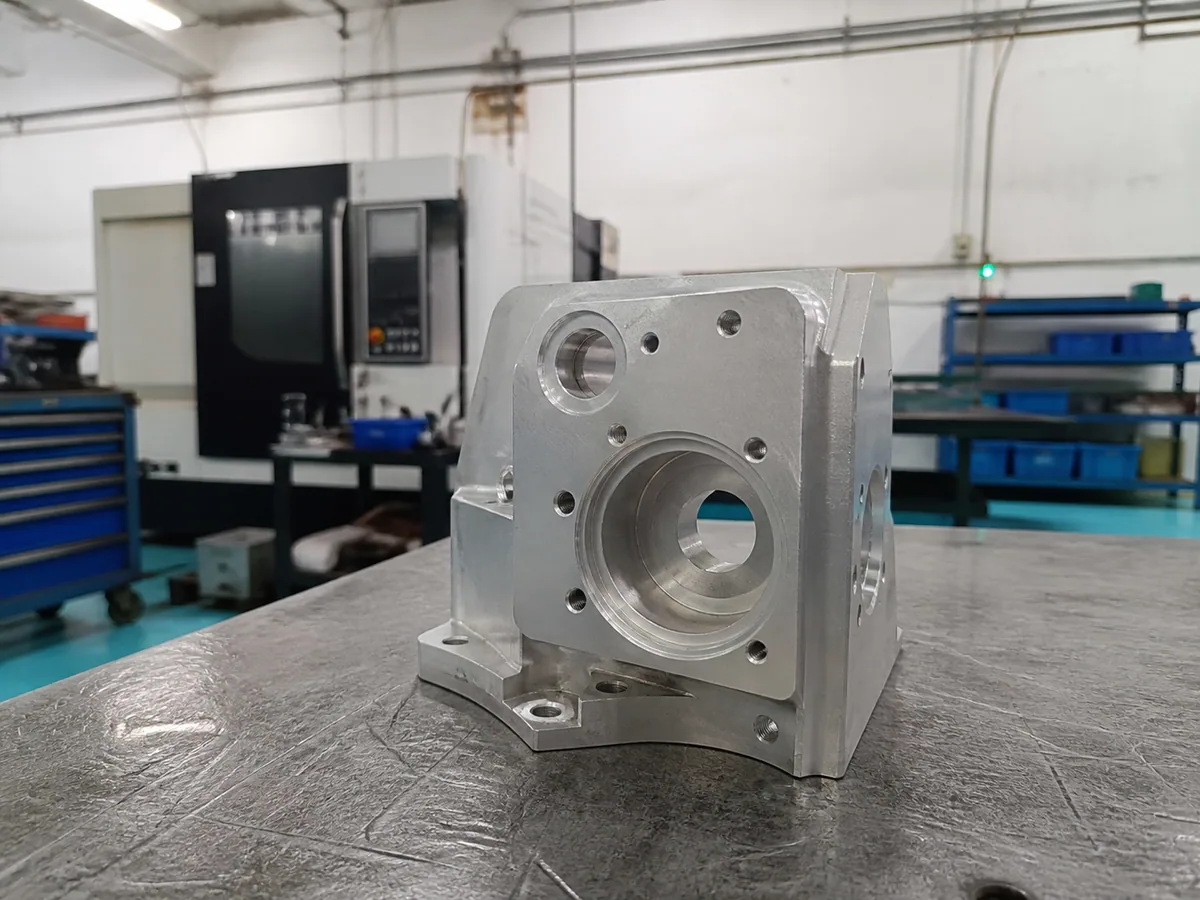

Đối với vỏ tự động hóa, hãy xác định các bề mặt thực sự định vị nó trong cụm. Sau đó kiểm tra mối liên hệ giữa lỗ khoan và kiểu lắp quan trọng với các tham chiếu đó. Một mốc đo được chọn chỉ vì nó dễ đo kích thước trên bản vẽ có thể không mô tả được việc lắp ráp chức năng hoặc thiết lập kiểm tra thực tế.
Không thay đổi định nghĩa mốc một cách không chính thức trong quá trình xem xét báo giá. Yêu cầu nhà cung cấp giải thích vấn đề và yêu cầu chủ bản vẽ đánh giá mọi đề xuất. Sơ đồ mốc thời gian sửa đổi có thể ảnh hưởng đến việc diễn giải trên toàn bộ bản vẽ. Ghi lại sự thay đổi được chấp nhận trong tài liệu được kiểm soát trước khi so sánh giá sửa đổi với lộ trình ban đầu.
Kiểm tra là một phần của ngân sách dung sai
Kết quả đo có độ không đảm bảo đo và phương pháp đo phải phù hợp để đưa ra quyết định chấp nhận. Độ phân giải hiển thị trên màn hình không giống như độ tin cậy của phép đo. Nhiệt độ bộ phận, căn chỉnh, tiếp xúc, tiêu chuẩn tham chiếu và cách bố trí đo lường có thể quan trọng. Thảo luận về đo lường thứ nguyên của NIST cung cấp nền tảng về việc đánh giá độ không đảm bảo đo kích thước.
Để mua, hãy hỏi cách đo lường tính năng này và cách xử lý kết quả gần giới hạn thông số kỹ thuật. Các bên nên thống nhất về cách tiếp cận chấp nhận thay vì tìm ra những cách hiểu khác nhau sau khi giao hàng. Phương pháp thích hợp phụ thuộc vào hình học và chức năng; việc đọc thước cặp, đo lỗ khoan và đánh giá tọa độ dựa trên mốc chuẩn sẽ trả lời các câu hỏi khác nhau.
Yêu cầu báo cáo thêm một lớp khác. Một báo cáo chi tiết có thể yêu cầu xác định các bộ phận riêng lẻ, chuẩn bị chương trình đo, ghi lại kết quả và liên kết chúng với bản sửa đổi chính xác. Yêu cầu bằng chứng về các đặc điểm quan trọng và chỉ định báo cáo rộng hơn khi dự án yêu cầu. Đừng yêu cầu mọi báo cáo có sẵn theo mặc định và sau đó cho rằng việc chuẩn bị báo cáo đó là miễn phí.
Điều kiện hoàn thành thay đổi những gì phải được kiểm soát
Kích thước được yêu cầu phải nêu rõ điều kiện áp dụng. Lớp phủ, xử lý nhiệt, tải lắp ráp và hạn chế có thể ảnh hưởng đến một bộ phận sau hoạt động gia công. Kích thước đóng trước khi hoàn thiện không tự động thiết lập mối quan hệ tương tự sau tất cả công việc sau này.
Đối với nhà ở đã được xử lý, hãy làm rõ giao diện nào được che đi và giao diện nào được chấp nhận sau khi xử lý. Đối với một bộ phận linh hoạt, hãy thống nhất xem bản vẽ áp dụng ở trạng thái tự do hay điều kiện cố định được chỉ định. Đối với một cặp ghép nối, hãy phân biệt các giới hạn bộ phận riêng lẻ với hành vi lắp ráp mà các giới hạn đó nhằm tạo ra.
các dung sai lỗ và hướng dẫn lắp vừa vặn giúp kết nối yêu cầu khoan với tính năng giao phối của nó. Nếu người mua chỉ định một lỗ khoan gần bất thường mà không xác định được tình trạng trục hoặc ổ trục, thì nhà cung cấp có thể phải định giá một yêu cầu khó mà tính cần thiết về chức năng của nó vẫn chưa được thiết lập.
Xem lại dung sai theo chức năng thay vì thư giãn mọi thứ
Phân loại các đặc điểm theo điều gì sẽ xảy ra nếu chúng thay đổi. Các giao diện định vị, vòng đệm, ghế chịu lực và các tính năng căn chỉnh có thể cần được kiểm soát chặt chẽ. Các túi thông thoáng, các mặt bên ngoài không giao phối và các bề mặt xử lý có thể cho phép nhiều tự do hơn, nhưng quyết định đó thuộc về chủ sở hữu thiết kế.
Đối với mỗi thay đổi được đề xuất, hãy ghi lại kích thước bị ảnh hưởng, chức năng của nó, yêu cầu hiện tại, phương án thay thế và hậu quả của việc lắp ráp hoặc kiểm tra. Hỏi nhà cung cấp công việc nào sẽ biến mất. Giới hạn rộng hơn không loại bỏ việc thiết lập, công cụ, bước kiểm tra hoặc rủi ro quy trình có thể mang lại ít lợi ích thương mại.
Tránh ghi chú chung chung rằng tất cả các kích thước không xác định phải đáp ứng dung sai chặt chẽ bất thường. Ghi chú như vậy có thể mở rộng yêu cầu chấp nhận khắt khe đối với các bề mặt không cần đến nó. Sử dụng hệ thống dung sai chung phù hợp và các ngoại lệ chức năng rõ ràng, với sự xác nhận của chủ sở hữu bản vẽ về khả năng áp dụng. Mục tiêu là một thông số kỹ thuật hoàn chỉnh, mạch lạc chứ không chỉ đơn giản là ít chữ số thập phân hơn.
Yêu cầu báo giá thay thế mà không thay đổi đơn hàng
Yêu cầu yêu cầu ban đầu và giải pháp thay thế kỹ thuật dưới dạng hai tình huống được dán nhãn rõ ràng. Giữ nguyên vật liệu, số lượng, độ hoàn thiện, sản phẩm bàn giao kiểm tra và các giả định giao hàng không đổi nếu có thể. Điều này làm cho chênh lệch được nêu là do thay đổi được đề xuất chứ không phải do một số biến số chuyển động.
Nếu nhà cung cấp đề xuất một quy trình mới, hãy hỏi bằng chứng nào sẽ chứng minh yêu cầu cuối cùng. Nếu đề xuất thay đổi yêu cầu, hãy đạt được sự chấp nhận kỹ thuật trước khi mua. Đề xuất khả thi của nhà cung cấp là đầu vào hữu ích nhưng nó không chuyển giao trách nhiệm về thiết kế lắp ráp hoặc cho phép thực hiện sai lệch không có giấy tờ.
các hướng dẫn giảm chi phí bao gồm các lựa chọn thiết kế rộng hơn có thể loại bỏ những công việc không cần thiết. Hãy sử dụng những ý tưởng đó một cách có chọn lọc. Việc thay đổi cùng lúc độ dày thành, khả năng tiếp cận góc và dung sai có thể cải thiện một phần, nhưng hãy đánh giá kết quả tổng hợp một cách rõ ràng thay vì chỉ mô tả khoản tiết kiệm được như một thay đổi dung sai.
Ngân sách cho bằng chứng trước khi các bộ phận đến
Bao gồm phạm vi kiểm tra trong hợp đồng mua bán trong khi tuyến đường đang được lên kế hoạch. Kể tên các đặc điểm quan trọng, hồ sơ cần thiết, điều kiện kiểm tra và quyết định điều tra đầu tiên. Điều này ngăn chặn việc yêu cầu cung cấp tài liệu muộn trở thành khoản phí bất ngờ hoặc sự chậm trễ có thể tránh được.
Đồng thời xác định phản hồi đối với kết quả không phù hợp. Nhà cung cấp phải xác định và lưu giữ số lượng bị ảnh hưởng, thông báo phát hiện và tìm kiếm biện pháp xử lý được ủy quyền. Một sai lệch được chấp nhận cho một lô không nên lặng lẽ trở thành một yêu cầu mới cho tất cả các đơn đặt hàng sau này. Giữ nguyên bản sửa đổi bản vẽ và phạm vi của bất kỳ sự nhượng bộ nào.
Đối với công việc định kỳ, hãy xem lại việc xem xét khi vật liệu, hình học, độ hoàn thiện hoặc kiểm tra thay đổi. Một thành phần thành công trước đây cung cấp bằng chứng hữu ích, nhưng một điều kiện mới có thể làm mất hiệu lực các phần của tuyến đường cũ. Hãy coi khả năng lặp lại như một điều gì đó gắn liền với một quy trình và yêu cầu xác định, chứ không phải như một thuộc tính cố định được suy ra từ một mẫu.
Câu hỏi thường gặp
Có phụ phí tiêu chuẩn cho dung sai chặt chẽ không?
Không có tỷ lệ phần trăm chung nào hữu ích trên các vật liệu và hình học. Chi phí phụ thuộc vào công việc bổ sung cần thiết cho đặc tính cụ thể, bao gồm gia công, hoàn thiện, ổn định và kiểm tra. Hỏi những thay đổi về hoạt động hoặc nghĩa vụ chấp nhận.
Dung sai chặt chẽ hơn có thể luôn cải thiện việc lắp ráp không?
Không. Sự chặt chẽ không cần thiết có thể làm tăng thêm chi phí mà không cải thiện chức năng và mối quan hệ không chính xác có thể vẫn không chính xác ngay cả khi các kích thước riêng lẻ gần nhau. Trước tiên hãy xác định các yêu cầu lắp ráp, sau đó phân bổ dung sai để bảo vệ chúng.
Liệu một máy chính xác có loại bỏ chi phí kiểm tra?
Không. Khả năng của máy chỉ là một phần của quy trình. Gia công, dụng cụ, nhiệt độ, trạng thái vật liệu và các hoạt động sau này vẫn ảnh hưởng đến chi tiết. Bằng chứng chấp nhận được đồng ý vẫn cần thiết cho các đặc điểm mà đơn đặt hàng yêu cầu.
Mọi thứ nguyên có nên xuất hiện trong báo cáo đo lường không?
Chỉ khi yêu cầu của dự án yêu cầu phạm vi đó. Xác định các đặc điểm quan trọng và bằng chứng cần thiết một cách có chủ ý. Một báo cáo chọn lọc không được mô tả như một báo cáo chiều hoàn chỉnh và một báo cáo hoàn chỉnh phải được định giá như vậy.
Đánh giá tính năng cao cấp theo tính năng
Cuộc thảo luận về chi phí hữu ích nhất sẽ kết nối từng yêu cầu khắt khe với công việc mà nó tạo ra. Để đánh giá cụ thể về bản vẽ, gửi HongKe CNC các tập tin phần và xác định các giao diện chức năng, bao gồm tình trạng hoàn thiện và bằng chứng kiểm tra mà nhóm của bạn cần.
