Chi phí gia công CNC 5 trục: Khi ít thiết lập hơn sẽ phù hợp

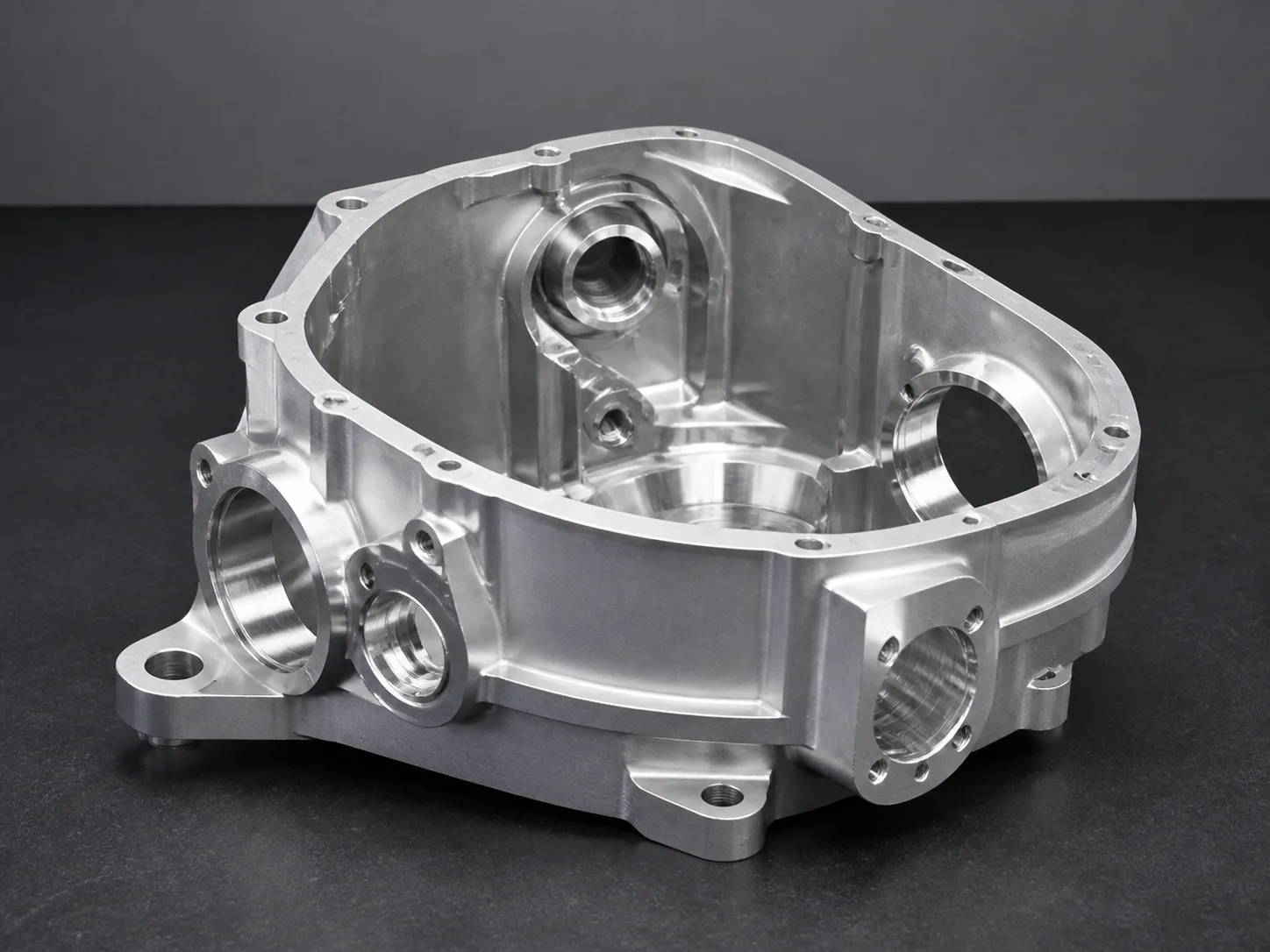

Chi phí gia công CNC 5 trục phải được đánh giá dựa trên lộ trình hoàn chỉnh cần thiết để hoàn thiện và nghiệm thu bộ phận. Tốc độ máy cao hơn có thể có giá trị khi các trục bổ sung loại bỏ đồ gá, xử lý, tầm với của dụng cụ dài hoặc chuyển dữ liệu khó khăn. Nó cũng có thể không cần thiết khi một bộ phận đơn giản dễ thực hiện trong các thiết lập thông thường. Câu hỏi hữu ích khi mua hàng không phải là liệu năm trục có tốt hơn hay không mà là chúng thay thế những phép toán nào trên hình học của bạn. Bài viết này giải thích cách so sánh các lựa chọn thay thế cho vỏ công nghiệp, giá đỡ và các bộ phận nhiều mặt mà không giả định lợi thế về độ chính xác hoặc mức giá phổ biến.

Điều gì quyết định chi phí gia công CNC 5 trục?

Chi phí phụ thuộc vào việc lập trình, thiết lập, cắt, giữ nguyên công việc, xác minh và kiểm tra trong toàn bộ quá trình. Chuyển động bổ sung của máy chỉ có giá trị khi nó giúp thực hiện hình học được yêu cầu hoặc loại bỏ công việc khác. Đếm lộ trình hoàn chỉnh, bao gồm mọi hoạt động vẫn cần máy hoặc vật cố định thứ hai.

Tách biệt gia công theo chỉ số khỏi chuyển động đồng thời. Trong gia công theo chỉ số, hoặc 3+2, phôi được định vị theo một hướng và tiến hành cắt bằng các trục quay được giữ cho nguyên công đó. Tọa độ gia công năm trục đồng thời thay đổi hướng dao trong quá trình cắt. Một bộ phận có lỗ trên một số mặt có thể được hưởng lợi từ việc lập chỉ mục mà không yêu cầu chiến lược tạo đường viền đồng thời.

Sự khác biệt này quan trọng trong RFQ vì yêu cầu gia công năm trục có thể được hiểu quá rộng. Mô tả hình học, khả năng tiếp cận và các mối quan hệ cần đạt được. Hãy để nhà cung cấp xác định liệu gia công ba trục, lập độ, chuyển động đồng thời, tiện bằng phay thứ cấp hay kết hợp là phù hợp.

Đếm các thiết lập thiết lập mối quan hệ chức năng tương tự

Ít thiết lập hơn có thể giảm bớt việc xử lý và tránh chuyển tham chiếu quan trọng giữa các thiết bị cố định. Lợi ích phù hợp nhất khi một số tính năng phải duy trì mối quan hệ với cùng một bề mặt định vị. Đơn giản chỉ cần giảm số lần người vận hành chạm vào bộ phận đó không phải là toàn bộ đối số.

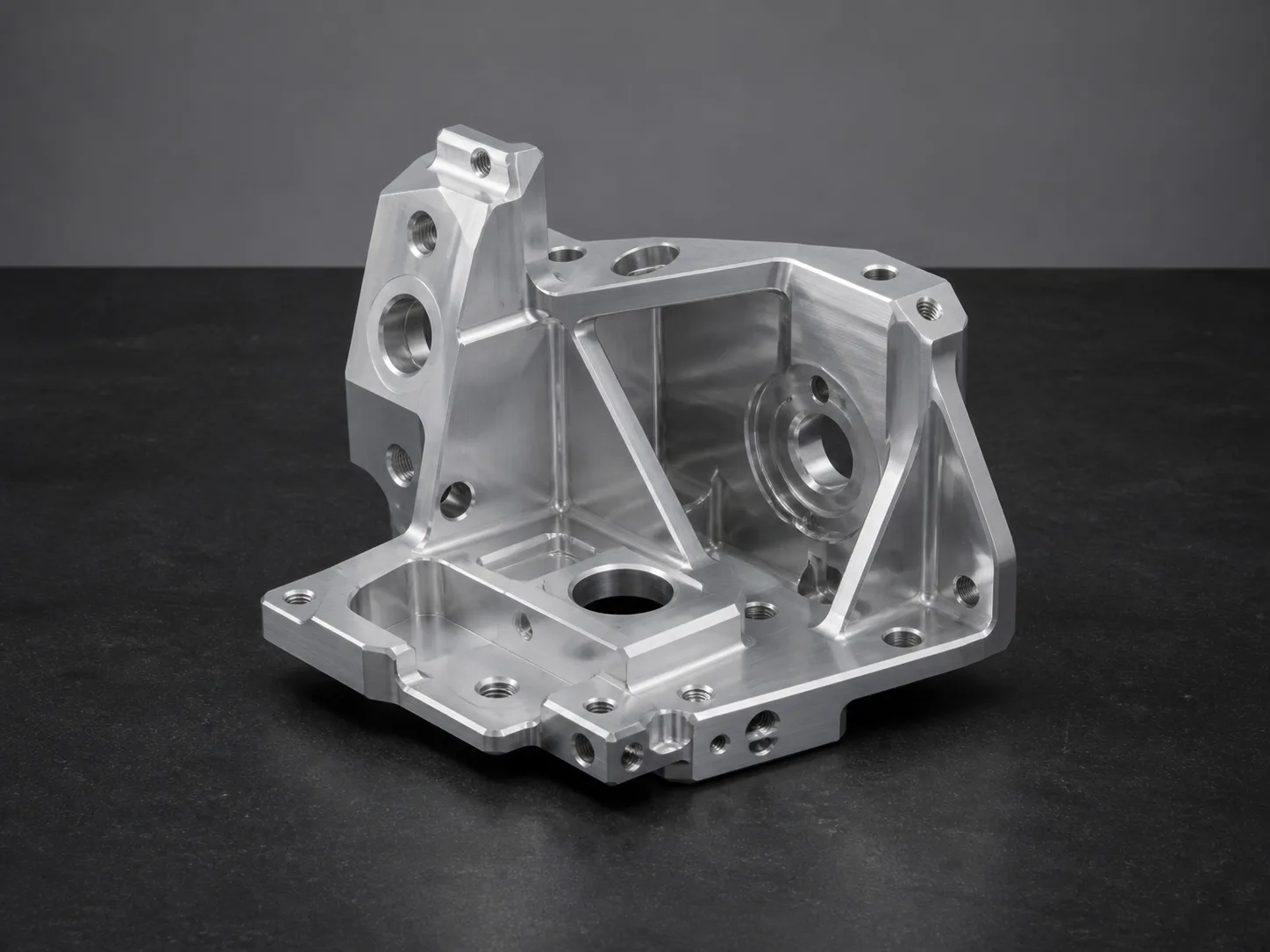

Hãy tưởng tượng một giá đỡ có mặt lắp, hai lỗ định vị và đặc điểm cạnh góc cạnh. Nếu gia công thông thường cần định hướng lại nhiều lần thì mỗi thiết lập đều yêu cầu xác minh và định vị an toàn. Tuyến đường được lập chỉ mục có thể có nhiều tính năng hơn trong khi vẫn giữ nguyên giới hạn ban đầu. Điều đó có giúp ích hay không phụ thuộc vào độ hở, độ cứng của vật cố định và vật liệu còn lại để kẹp.

các trang dịch vụ gia công năm trục cung cấp bối cảnh cho cuộc thảo luận này. Trong quá trình xem xét báo giá, hãy hỏi những tính năng nào có chung một thiết lập và tính năng nào nằm ngoài tầm với của nó. Đề xuất được mô tả là một thiết lập có thể vẫn cần bước chuẩn bị trống trước đó hoặc thao tác muộn hơn để loại bỏ phần kẹp.

So sánh các tuyến đường hoàn chỉnh, không phải nhãn máy

Yêu cầu mỗi nhà cung cấp mô tả lộ trình ở mức độ thể hiện sự khác biệt trong cách xử lý và chấp nhận. Một trình tự ngắn gọn là đủ; đường chạy dao độc quyền và tỷ lệ nội bộ là không cần thiết. Giữ nguyên vật liệu, bản sửa đổi, độ hoàn thiện, số lượng và phạm vi kiểm tra trong cả hai trường hợp.

Đừng cho rằng một chiếc máy có khả năng cao hơn sẽ tự động tạo ra một quy trình tổng thể ngắn hơn. Nó có thể cần chuẩn bị thêm hoặc lập trình phức tạp hơn. Ngược lại, đừng loại bỏ nó vì tỷ lệ tính theo giờ của nó cao hơn. Sự so sánh có liên quan là chi phí của các bộ phận được chấp nhận theo một lộ trình đáng tin cậy.

Quyền truy cập công cụ có thể quan trọng bằng số lượng thiết lập

Định hướng phôi có thể cải thiện khả năng tiếp cận một tính năng và đôi khi cho phép sử dụng dao ngắn hơn. Điều đó có thể thay đổi chiến lược cắt giảm, nhưng không phải là lời hứa rằng mọi khoản tiền sâu đều trở nên dễ dàng. Khoảng hở của thiết bị, sự can thiệp của giá đỡ, loại bỏ phoi và hình dạng còn lại của tường vẫn cần được xem xét lại.

Cách tiếp cận theo góc cạnh có thể giúp tiếp cận đặc điểm bên trong khi tạo ra mối lo ngại va chạm mới gần kẹp. Một bộ phận nhỏ gọn có thể khó cầm nắm nếu không cản trở các bề mặt cần gia công. Một bộ phận cao có thể vượt quá phạm vi khoảng hở hữu ích khi xoay ngay cả khi nó có vẻ vừa khít với máy theo một hướng.

Yêu cầu nhà cung cấp xác định cách tiếp cận hạn chế hoặc đường bao va chạm. Nếu một thay đổi thiết kế nhỏ sẽ mở ra quyền truy cập, hãy đánh giá nó một cách riêng biệt và nhờ kỹ thuật phê duyệt. các hướng dẫn bán kính góc trong giải thích một hạn chế truy cập phổ biến mà các trục bổ sung không tự động loại bỏ: dao cắt quay vẫn để lại hình học được xác định bởi hình dạng và cách tiếp cận của nó.

Lập trình và xác minh là các hạng mục chi phí thực tế

Một lộ trình phức tạp hơn có thể yêu cầu lập trình bổ sung, mô phỏng, định nghĩa vật cố định và xác minh cụ thể theo máy. Các bước này hỗ trợ một quy trình có thể sử dụng được; chúng không nên được coi là miễn phí chỉ vì phần mềm cung cấp khả năng tự động hóa. Nỗ lực ban đầu có thể được sử dụng lại trên bản sửa đổi ổn định, trong khi những thay đổi có thể yêu cầu kiểm tra lại.

của Autodesk Bản cập nhật Fusion tháng 7 năm 2026 giới thiệu 3+2 Clearing với các hướng cắt và giới hạn nhận biết vật cố định. Bản phát hành đó minh họa cách các công cụ lập kế hoạch đang phát triển; nó không thiết lập mức giảm chi phí chung cho một bộ phận cụ thể hoặc xác nhận phần mềm đã cài đặt của nhà cung cấp.

Khi mua, hãy hỏi xem báo giá có bao gồm nỗ lực lập trình đầu tiên hay không và cách xử lý bản sửa đổi. Một thay đổi nhỏ đối với lỗ có thể tiếp cận có thể gây ra những hậu quả khác với thay đổi về hình học gốc hoặc bề mặt kiểm soát độ hở của dụng cụ. Việc sửa đổi bản vẽ, sắp xếp đồ đạc và chương trình đã được xác minh sẽ vẫn được liên kết.

Số lượng thay đổi giá trị của khoản đầu tư cố định

Với số lượng thấp, việc tránh sử dụng nhiều thiết bị cố định chuyên dụng có thể có giá trị. Với số lượng lớn hơn, một lộ trình thông thường với khả năng lặp lại hiệu quả có thể trở nên cạnh tranh. Cả hai kết quả đều phụ thuộc vào hình dạng thực tế và thời gian tiết kiệm được, vì vậy số lượng phải được đánh giá theo lộ trình thay vì dưới dạng giả định chiết khấu riêng biệt.

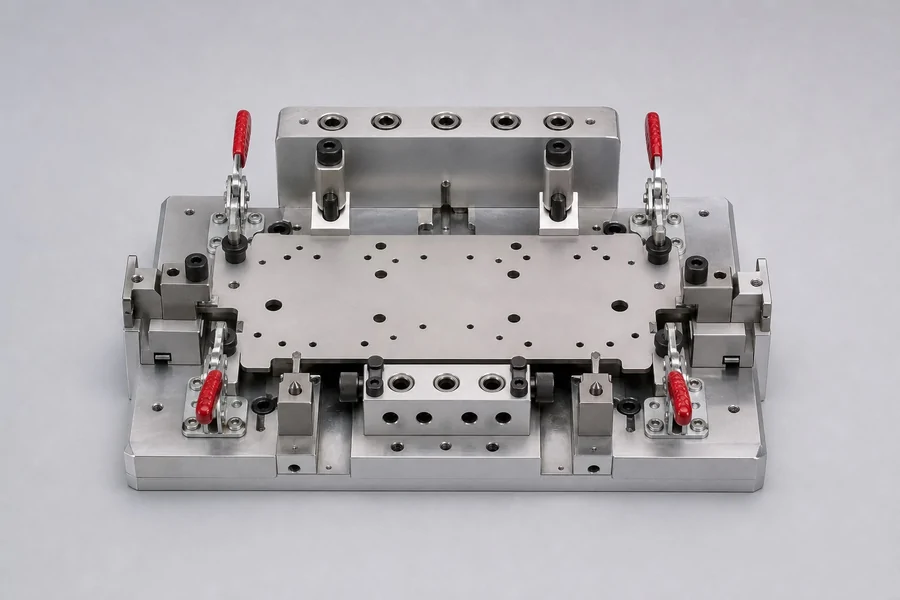

Yêu cầu số lượng bạn thực sự có thể phát hành. Nếu một ưu đãi giả định một đợt lớn, không áp dụng đơn giá cho nhiều đợt phát hành nhỏ mà không xác nhận chi phí thiết lập định kỳ. Nếu đề xuất một thiết bị cố định chuyên dụng, hãy xác định quyền sở hữu, việc lưu giữ, tái sử dụng dự kiến ​​và tác động của việc sửa đổi.

các nguyên mẫu so với hướng dẫn sản xuất thảo luận về những thay đổi khi một bộ phận chuyển sang sản xuất lặp lại. Để xem xét chi phí theo năm trục, điều quan trọng là liệu khoản đầu tư được đề xuất có loại bỏ công việc định kỳ ở quy mô lô dự kiến ​​hay không. Một vật cố định sang trọng về mặt kỹ thuật vẫn có thể có giá trị kém nếu bộ phận đó bị thay đổi trước khi được sử dụng lại.

Hiểu được điều mà ít thiết lập hơn không thể đảm bảo

Việc giữ lại một bộ phận trong một lần kẹp có thể làm giảm một số mối lo ngại về chuyển chuẩn, nhưng nó không loại bỏ độ lệch của dụng cụ, chuyển động của phôi, lỗi máy, hiệu ứng nhiệt độ hoặc độ không đảm bảo đo. Một bộ phận có thể vẫn bị kẹp trong suốt quá trình gia công và vẫn không đáp ứng được các yêu cầu hoàn thiện của nó.

Bề mặt kẹp cuối cùng cũng có thể yêu cầu một thao tác khác. Việc loại bỏ tài liệu đó có thể giải phóng căng thẳng hoặc thay đổi quyền truy cập vào mốc thời gian. Việc hoàn thiện và xử lý sau khi gia công có thể ảnh hưởng đến giao diện đã được chấp nhận trước đó. Hỏi khi đặc tính liên quan được kiểm tra liên quan đến thao tác cuối cùng có thể thay đổi nó.

các hướng dẫn dung sai giải thích tại sao khả năng phải gắn liền với tính năng, vật liệu, thiết lập và phương pháp đo lường. Không thay thế kế hoạch kiểm tra bắt buộc bằng thông số kỹ thuật trục máy. Hợp đồng mua bán phải mô tả bộ phận và bằng chứng được chấp nhận, đồng thời nhà cung cấp đề xuất lộ trình có thể sản xuất chúng.

Nhận biết các bộ phận có thể không cần thêm trục

Các tấm phẳng đơn giản, các túi dễ tiếp cận và các bộ phận quay đơn giản có thể không thu được lợi ích gì từ chuyển động quay bổ sung. Nếu có thể tiếp cận các bề mặt quan trọng bằng dụng cụ thông thường và một số ít thiết lập ổn định thì phương pháp thông thường có thể vẫn là lựa chọn kinh tế.

Hãy tìm kiếm sự phức tạp có chức năng thay vì chỉ nhìn thấy được. Một giá đỡ có nhiều lỗ trên một mặt có thể được sản xuất đơn giản hơn so với một bộ phận thưa thớt có một lỗ góc khó. Trục quay có lỗ chéo nhỏ có thể cần thao tác thứ cấp, nhưng chỉ điều đó thôi thì không chứng minh được lộ trình phay năm trục đầy đủ là phù hợp.

Hãy hỏi lý do bất cứ khi nào quy trình được đề xuất có vẻ phức tạp hơn những gì hình học gợi ý. Nhà cung cấp có thể xác định mối quan hệ hợp pháp hoặc vấn đề truy cập không rõ ràng khi hiển thị. Nếu lời giải thích chỉ dựa trên khẳng định chung rằng thiết bị tiên tiến luôn tốt hơn, hãy yêu cầu so sánh tuyến đường cụ thể hơn.

Cấu trúc RFQ hai tuyến hữu ích

Cung cấp mô hình và bản vẽ được kiểm soát, tình trạng vật liệu, số lượng, độ hoàn thiện, các mối quan hệ quan trọng và các yêu cầu kiểm tra. Hỏi xem cả tuyến đường thông thường và tuyến đường được lập chỉ mục hoặc tuyến đường đồng thời đều khả thi. Họ ở đâu, hãy yêu cầu giải thích ngắn gọn về các hoạt động và các khoản phí một lần khác nhau.

Giữ các lựa chọn thay thế kỹ thuật tách biệt với các lựa chọn thay thế quy trình. Thay đổi góc lỗ hoặc mở túi là thay đổi bản vẽ; việc chọn một máy khác để tạo ra cùng một hình dạng được chấp nhận là một lựa chọn lộ trình. So sánh chúng một cách riêng biệt để việc lưu quy trình rõ ràng không che giấu yêu cầu đã thay đổi.

Trước khi lựa chọn, hãy xác nhận các hoạt động còn lại, điều kiện hoàn thiện và bằng chứng chấp nhận. Nếu cần có điều khoản đầu tiên để giải quyết vấn đề không chắc chắn, hãy xác định điều khoản đó sẽ chứng minh điều gì và ai sẽ phê duyệt điều khoản đó. Việc so sánh lộ trình sẽ kết thúc với ít giả định chưa được giải quyết hơn chứ không chỉ đơn giản là một mô tả máy ấn tượng hơn.

Câu hỏi thường gặp

Gia công năm trục có luôn đắt hơn không?

Không. Chi phí máy móc và chuẩn bị có thể cao hơn, trong khi lộ trình hoàn chỉnh có thể loại bỏ đủ công việc để bù đắp chúng. Kết quả phụ thuộc vào hình học, số lượng, khả năng tiếp cận, khả năng làm việc và kiểm tra hơn là mức phí bảo hiểm chung.

Gia công 3+2 có giống như cắt năm trục đồng thời không?

Không. Gia công theo chỉ mục định vị phôi cho một nguyên công; gia công đồng thời thay đổi hướng trong quá trình cắt. Nhiều bộ phận nhiều mặt có thể được đánh giá để gia công theo chỉ mục mà không yêu cầu tạo đường viền đồng thời trong suốt quá trình.

Mọi phần có thể được hoàn thành trong một lần thiết lập không?

Không. Các bề mặt kẹp, các bộ phận không thể tiếp cận, chuẩn bị nguyên liệu và xử lý sau này có thể yêu cầu các thao tác bổ sung. Hỏi nhà cung cấp bao gồm những gì trong số lượng thiết lập và cách hoàn thành khu vực kẹp cuối cùng.

Bản vẽ có nên yêu cầu một loại máy cụ thể không?

Chỉ khi dự án có yêu cầu quy trình hợp lý. Mặt khác, hãy xác định các tiêu chí về hình học, vật liệu, độ hoàn thiện và mức độ chấp nhận, đồng thời xem xét lộ trình đề xuất của nhà cung cấp. Chỉ riêng nhãn máy không thiết lập được sự phù hợp.

Chọn con đường loại bỏ công việc có ý nghĩa

Các trục bổ sung có giá trị khi chúng giải quyết một vấn đề về quyền truy cập, xử lý hoặc mối quan hệ cụ thể. Để đánh giá từng phần cụ thể, gửi HongKe CNC các tập tin thành phần nhiều mặt và số lượng dự kiến ​​của bạn, xác định các giao diện và bằng chứng kiểm tra phải được bảo quản.
