Tolerâncias de usinagem CNC: o que realmente pode ser alcançado?

Aprenda o que afeta as tolerâncias alcançáveis ​​de usinagem CNC, incluindo geometria, material, configurações, acabamento e inspeção, e como especificar limites funcionais.

Resposta rápida

Escolha as tolerâncias por função e torne o esquema de referência e o método de inspeção visíveis no desenho. Um valor apertado sem uma razão funcional geralmente agrega custo sem melhorar a peça.

Principais conclusões

  • Aplique os limites mais rígidos somente a recursos que controlam ajuste, vedação, movimento, alinhamento ou aparência.
  • Defina referências a partir das superfícies que realmente localizam a peça em sua montagem.
  • Combine a chamada com um método prático de inspeção antes de liberar o desenho.
  • Informar se a aceitação se aplica antes ou depois do acabamento e com a peça livre ou apoiada.

A especificação de posicionamento de uma máquina não informa se um furo acabado se ajustará à peça correspondente. O material, o formato do recurso, a configuração e o método de inspeção afetam esse resultado. Comece com a relação de montagem que você precisa proteger e depois descubra como fazê-la e medi-la.

Separe as dimensões comuns dos controles funcionais

Uma tolerância geral abrange dimensões que não necessitam de um limite individual. Ainda é um requisito de aceitação, não uma permissão para ignorar o tamanho. Uma tolerância rigorosa merece a sua própria razão funcional: um diâmetro de localização, uma face de vedação, uma interface deslizante ou a relação entre os furos de montagem. Defina as superfícies de referência que tornam o requisito significativo.

Colocar ±0,02 mm em cada dimensão pode impor um controle rigoroso nas bordas que nunca tocam outro componente. Também pode deixar descontrolada a relação verdadeiramente importante: dois furos de tamanho preciso ainda podem estar nas posições erradas. Revise o tamanho, a posição, a orientação e a forma como questões de design separadas, em vez de tratar um valor menor de mais/menos como uma melhoria universal.

Engenheiros revisando um desenho ao lado de um componente usinado
Aloque tolerâncias em torno das referências de montagem e recursos funcionais antes de planejar as configurações.

Por que o mesmo número pode descrever diferentes problemas de fabricação

Um furo curto e acessível em uma peça rígida é um trabalho diferente de um furo profundo atrás de uma parede fina. O alcance da ferramenta, o calor, as forças de corte e a fixação podem afetar o resultado. As feições concluídas em diferentes configurações também precisam de um relacionamento repetível com os dados escolhidos. Mais eixos de máquina podem melhorar o acesso, mas não eliminam essas fontes de variação.

A condição do material é importante junto com a nota. A remoção do estoque pode liberar estresse residual; o calor gerado durante o corte pode alterar uma medição feita antes da peça se estabilizar. O acabamento pode alterar um tamanho ou borda. Especifique se a aceitação se aplica antes ou depois do tratamento final e discuta o apoio ou a restrição de uma peça flexível durante a inspeção.

Combine o controle com a consequência

Matriz de decisão de tolerância
Recurso Requisito funcional Fatores de capacidade Consideração de inspeção
Localização do rolamento Mantenha o alinhamento do eixo e o ajuste pretendido Profundidade do furo, suporte de parede, condição do material e transferência de dados Verifique o tamanho e a relação necessária do eixo com os pontos de referência da montagem
Folga de montagem Permitir montagem sem movimentos indesejados Acesso ao furo, posição do padrão e número de configurações Verifique o padrão em relação às suas superfícies de localização e folga do fixador
Face de vedação Mantenha o contato e a condição de superfície necessária Suporte facial, acesso a ferramentas e tratamento final Verifique a forma, textura e condição de acabamento especificadas
Borda cosmética Atenda aos requisitos acordados de aparência e manuseio Acesso às bordas, rebarbação e acabamento Use critérios visuais e de borda acordados; adicione limites de tamanho próximos somente se necessário
Entradas de revisão de tolerância
Entrada Definir no desenho ou RFQ Por que isso importa
Limite dimensional Tamanho nominal, limites superiores/inferiores e unidades Define o intervalo de aceitação real
Relacionamento de dados Referências e orientação ou posição controlada Conecta o recurso à função de montagem
Condição material Grau, condição e forma de estoque Apoia a avaliação do movimento durante a remoção de material
Estado finalizado Antes ou depois do tratamento; livre ou contido Evita diferentes interpretações de aceitação
Verificação Método, acesso, amostragem e registros necessários Inclui viabilidade de medição no orçamento

Incluir inspeção na decisão de viabilidade

Uma tolerância deve ser combinada com um método capaz de avaliar a característica especificada. A resolução por si só é insuficiente: acesso, geometria de contato, simulação de dados, temperatura e incerteza de medição também são importantes. Combine a condição da peça e qualquer registro necessário antes de definir o preço de medições repetidas em um lote.

Nosso página de qualidade e inspeção identifica métodos disponíveis e revisão específica do projeto. A referência confirmada do local caiu para ±0,005 mm para características críticas selecionadas após revisão; esta não é uma tolerância geral para uma peça inteira. Uma avaliação específica do desenho pode recomendar um processo, redesenho de recurso ou método de aceitação diferente.

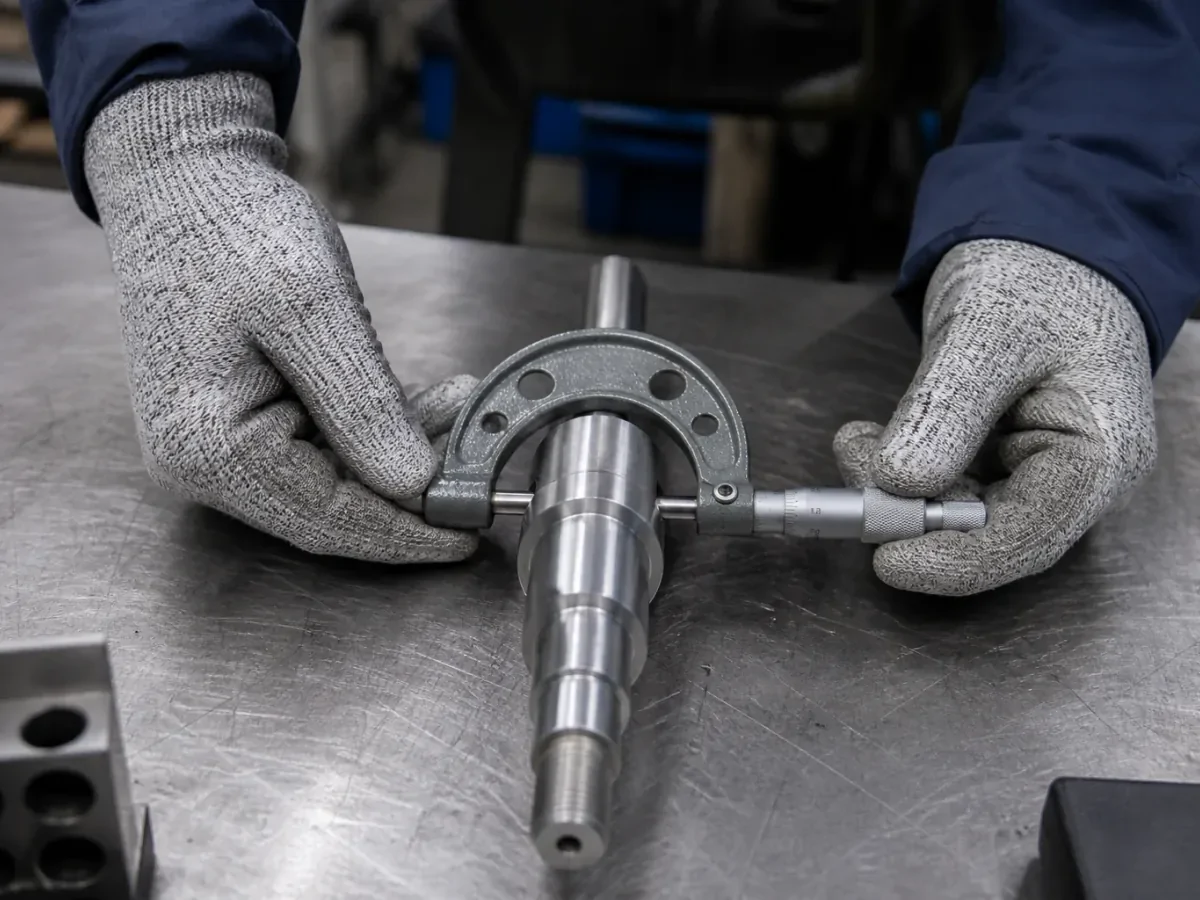

Um micrômetro posicionado ao longo de um diâmetro de eixo torneado
Uma medição de diâmetro aborda o tamanho; As relações de posição, forma e dados requerem seu próprio plano de verificação.

O que isso significa para sua parte

Marque as dimensões cuja variação pode alterar o ajuste, movimento, vedação ou alinhamento. Para cada um, forneça o intervalo permitido, a relação de referência, o estado final e a razão do controle. Deixe outras dimensões sob uma regra geral clara aprovada pela sua autoridade de projeto. Usar revisão de desenho de fabricação para reconciliar esses requisitos com o modelo e as configurações propostas.

Se você ainda não conhece o limite necessário, envie a geometria do posicionamento e explique a falha que você precisa evitar. Peça feedback de viabilidade antes de congelar um número arbitrário. Inclua registros de quantidade e medição solicitada em seu Pacote de solicitação de cotação para que o orçamento cubra o trabalho de aceitação e também o tempo de corte.

  • Marque cada recurso cuja variação afete ajuste, vedação, movimento ou alinhamento.
  • Mostre os pontos de referência que controlam cada tolerância e a condição do material acabado.
  • Indique o método de inspeção quando uma verificação padrão do paquímetro não for suficiente.

Revise os recursos críticos para tolerância →
